Возьмите два камертона одинаковой массы. Ударьте по одному — второй зазвенит сам, без касания. Возьмите камертоны разной массы — второй промолчит. На этом простом наблюдении из школьной физики держится одна из самых недооценённых идей в звукоизоляции офиса: асимметричный стеклопакет. Два стекла одинаковой толщины ведут себя как одинаковые камертоны — резонируют на одной частоте и пропускают её сквозь себя. Стёкла разной толщины — нет. Каждое имеет свою собственную частоту, и в полосе, где звенит одно, второе уже глушит. Результат — на 3–5 дБ тише при той же геометрии. На слух — заметная разница. На счёте — экономия 25–35% на одном лишь стекле, плюс лёгкий профиль и быстрый монтаж.
Эта статья — для тех, кто заказывает звукоизоляционные перегородки для офиса и хочет понимать, за что платит. Без инженерного жаргона: разберём, что слышит ухо, как стекло пропускает звук, почему симметрия в стеклопакете — дорогая привычка, и как развязка стекла с алюминиевым профилем даёт ещё пару децибел сверху. В конце — калькулятор экономии по простой формуле и реальные кейсы наших переговорных.
Что слышит ухо: дБ, дБА, Rw — и почему их нельзя путать
Когда поставщик обещает «перегородку 45 дБ», стоит уточнить — какие именно децибелы. Их три, и они о разном.
дБ (децибел) — единица уровня звукового давления. Просто число для удобства, чтобы не писать миллионы паскалей. Шёпот — 30 дБ. Спокойный разговор — 60 дБ. Открытая планировка в час пик — 65–70 дБ. Серверная — до 80 дБ. Каждые +10 дБ — субъективно вдвое громче. Каждые +3 дБ — удвоение мощности звука.
дБА — то же самое, но с поправкой на чувствительность человеческого уха. Низкие и высокие частоты ухо слышит хуже, чем средние, и шкала А это учитывает. Все санитарные нормы и СанПиНы пишут именно в дБА.
Rw — индекс изоляции воздушного шума. Это разница уровней по обе стороны конструкции, усреднённая по полосам частот по специальной методике ГОСТ 26602.3-2016. Перегородка с Rw 45 дБ снижает звук на 45 дБ при пересечении: 70 дБ в опен-спейсе → 25 дБ в кабинете. Это и есть «звукоизоляция перегородки».
Между Rw в лаборатории и фактическим Rw на объекте обычно теряется 2–5 дБ — на стыках, узлах примыкания, дверном пороге. Поэтому грамотный поставщик пишет в договоре расчётный Rw, а после монтажа делает контрольный замер. Если ниже расчёта — переделывает за свой счёт. Это и есть гарантия, а не фраза в коммерческом предложении.
Mass-spring-mass: как стекло-воздух-стекло работает как фильтр
Любой стеклопакет — это акустический фильтр из трёх элементов: масса (внешнее стекло), пружина (воздушный или газовый зазор), снова масса (внутреннее стекло). Это и есть классическая модель mass-spring-mass, о ней пишут все учебники по строительной акустике.
Каждая такая система имеет собственную резонансную частоту f₀, на которой она «прозрачна» — пропускает звук почти целиком. Чуть ниже и чуть выше f₀ — глушит. На графике звукоизоляции это выглядит как провал в районе резонанса, окружённый плато: чем выше плато и глубже провал — тем лучше или хуже фильтр в этой полосе.
Резонансная частота зависит от двух вещей: жёсткости пружины (то есть от ширины и заполнения зазора) и массы стёкол. Для типичного стеклопакета 8+8 мм с зазором 16 мм она лежит в районе 200–250 Гц — как раз там, где звучит мужской голос. Это плохо: переговоры, телефонные разговоры, шум опен-спейса именно в этой полосе.
Помимо резонанса есть ещё критическая частота совпадения (coincidence frequency) — это когда длина изгибной волны в стекле совпадает с длиной воздушной волны под определённым углом. Звук «протекает» через стекло, как через дырку. Для стекла 8 мм критическая частота — около 1 600 Гц, для 10 мм — 1 250 Гц, для 12 мм — около 1 000 Гц. Опять же — там, где звенит женский голос и тонкие согласные.
Вывод: у симметричного пакета 12+12 обе критические частоты совпадают на 1 000 Гц. Стекло пропускает её дважды без сопротивления. Это акустический брак на ровном месте.
Симметрия 12+12 хуже 8+10 — и вот почему
Если оба стекла одинаковые, у них одинаковые резонансная и критическая частоты. Звуковая волна на этих частотах проходит насквозь обе панели практически без потерь — фильтр становится прозрачным в самой важной полосе. На графике звукоизоляции это два глубоких провала, сложенных в один.
В асимметричном пакете толщины разные — например, 8 и 10 мм. Резонансные частоты у двух стёкол смещены друг относительно друга примерно на 100–150 Гц. Критические частоты разнесены на 250–400 Гц. Получается два смещённых провала вместо одного двойного. Каждое стекло работает там, где второе уже не справляется. В результате график звукоизоляции по полосам выравнивается, общий Rw поднимается на 3–5 дБ — без увеличения толщины и веса конструкции.
Триплексный пакет (например, 8.8.1 — два стекла по 8 мм, склеенные плёнкой PVB толщиной 1 мм) добавляет третий механизм — внутреннее демпфирование. PVB-плёнка переводит часть колебательной энергии в тепло. На низких частотах вклад скромный (3–5 дБ), на средних — заметный (5–8 дБ). Поэтому связка «триплекс 8.8.1 + воздушный зазор 16–24 мм + закалённое стекло 10 мм» в офисной перегородке даёт стабильные Rw 42–45 дБ — этого достаточно для подавляющего большинства переговорных.
Если нужен Rw 48 дБ и выше — добавляют четвёртое: акустическую развязку. О ней — следующая глава.
Развязка стекло↔алюминий — ваша вторая степень свободы

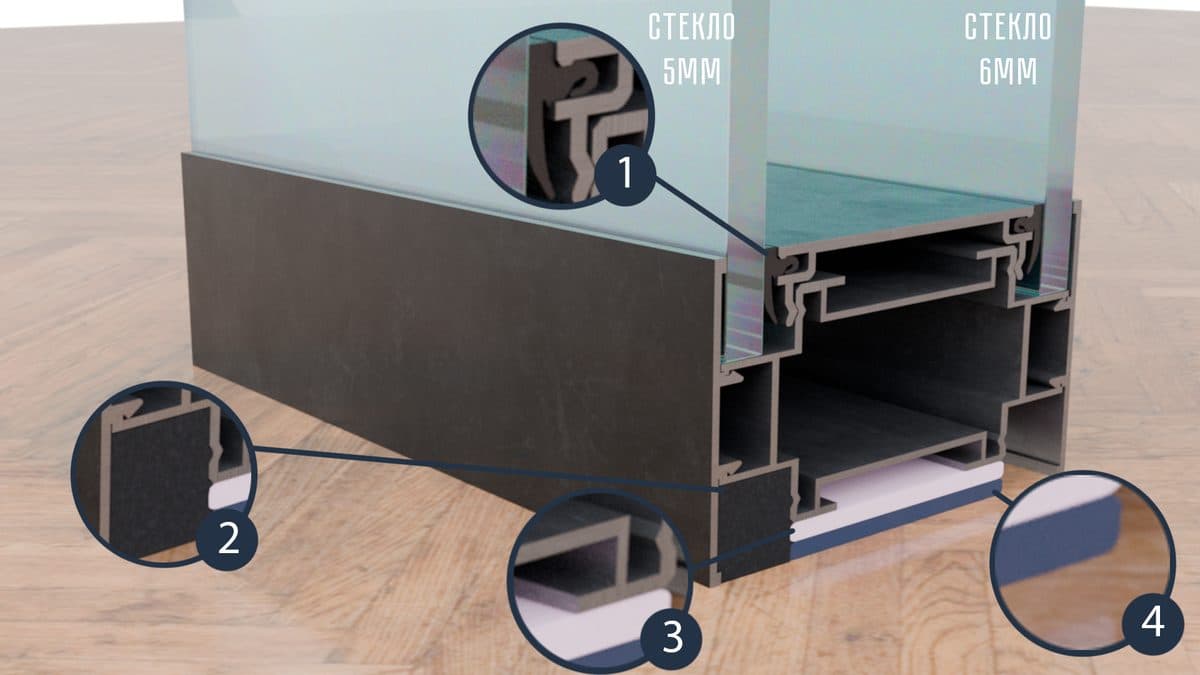

Стеклопакет можно довести до Rw 45 дБ за счёт асимметрии и триплекса. Но в реальной перегородке стекло крепится в алюминиевый профиль. Если стекло жёстко контактирует с алюминием, профиль превращается в резонатор: вибрации стекла перетекают в раму, рама разносит их по всей конструкции, и звук обходит стеклопакет «по кругу» — через каркас. Теряется 4–8 дБ от лабораторного Rw. Это и есть «акустический мост».
Решение — развязка. Между стеклом и металлом ставится гибкая прослойка, которая пропускает только часть колебаний. На простом уровне — резиновый или EPDM-уплотнитель достаточной толщины. На профессиональном — демпферные ленты типа StopZvuk DB на узлах примыкания, которые исключают прямой контакт стекла с алюминием. Каркас «развязан» — он больше не звенит вместе со стеклом.

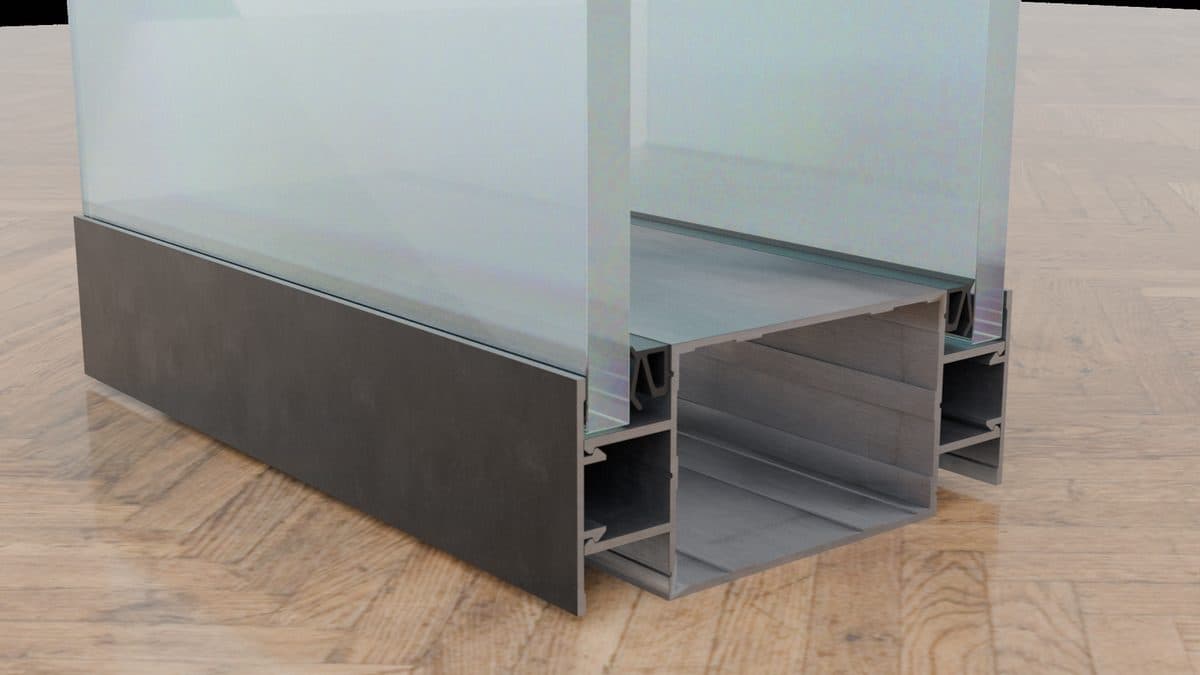

Высший пилотаж — Twin-система: два независимых алюминиевых каркаса с воздушным зазором 60–80 мм между ними, в каждом своё стекло. Между каркасами нет ни одной жёсткой связи. Получается двухконтурная конструкция — вибрации первого контура практически не доходят до второго. Лабораторный Rw 50–52 дБ держится на объекте почти без потерь. Twin применяется там, где нужен максимум: executive-зоны, юридические блоки, медцентры, кабины для конфиденциальных переговоров.
Идея «без контакта стекла и алюминия совсем» — это и есть Twin плюс развязка по периметру. Принцип камертонов работает на втором уровне: два независимых контура колеблются по-разному, не передавая энергию друг другу, как два камертона разной массы.
Четыре уровня в реальности: 32–48 дБ для каких сценариев
В офисе нет одного «правильного» уровня звукоизоляции. Каждой задаче — своя цифра. В нашем каталоге это 11 акустических линий 32–48 дБ, сгруппированных по четырём уровням.
Базовый, Rw 32–36 дБ. Лёгкая перегородка с одинарным остеклением. Подходит для зонирования открытой планировки, разделения зон ожидания, witness-комнат с низким требованием конфиденциальности. Речь сквозь такую перегородку слышна, но смысл ухватывается с трудом — отдельные слова теряются. От 3 990 ₽/м².
Сбалансированный, Rw 39–42 дБ. Двойное остекление, иногда асимметричное (8+10 мм или 6+8 мм). Норма для большинства переговорных, медицинских кабинетов, консультаций. Речь становится приглушённой, разборчивость на пороге. Сюда же относятся решения 40–42 дБ из линейки /solutions. От 6 490 ₽/м².
Усиленный, Rw 43–45 дБ. Асимметричный пакет 8+10 + триплекс + развязка стекла и профиля. Кабинеты руководителей, финансовые отделы, отели, зоны с НДА. Речь слышна как фон, разобрать конкретные слова сложно. Лучшее соотношение «цена / результат» в B2B-офисе. Линейка /solutions/45db-peaceful-office — наш бестселлер на этом уровне.
Премиум, Rw 47–48 дБ. Twin-система с двумя контурами и полной развязкой. Юридические блоки с обсуждением сделок, executive-зоны топ-менеджмента, акустические кабины для конфиденциальных встреч. Речь снаружи становится неразборчивой даже на близком расстоянии. Линейка /solutions/47db-your-atmosphere. От 9 800 ₽/м².

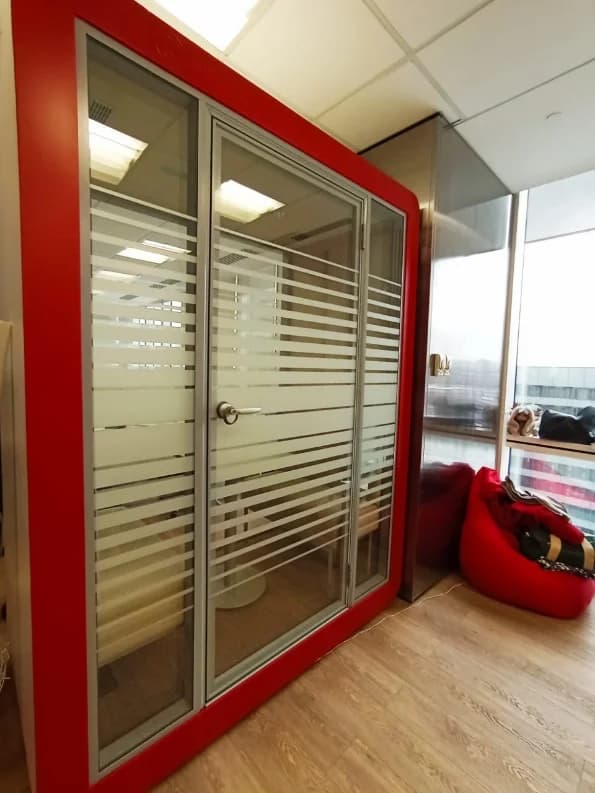

Уровень Премиум 47–48 дБ. Кабины executive-зоны — речь полностью неразборчива снаружи. Смотреть кейс →
Пограничный уровень — 52 дБ и выше — это уже не стеклянная перегородка, а глухая конструкция с минераловатным заполнением и двойным гипсокартоном. Серверные, студии звукозаписи, операционные. Стекло на этом уровне не работает экономически.
Калькулятор экономии: за что переплачивает симметричный стеклопакет
Коротко: асимметрия 8+10 экономит ~25% на стекле и ~10–15% на полной перегородке. На переговорной 60 м² это ≈220 000 ₽ за тот же Rw 45 дБ. Или Rw 48 дБ за тот же бюджет.
| Площадь | Симметрия 12+12 → Rw 45 дБ | Асимметрия 8+10 + развязка → Rw 45 дБ | Экономия |
|---|---|---|---|
| 30 м² (small переговорная) | ≈ 540 000 ₽ | ≈ 410 000 ₽ | –130 000 ₽ |
| 100 м² (executive zone) | ≈ 1 350 000 ₽ | ≈ 1 050 000 ₽ | –300 000 ₽ |
| 500 м² (большой офис) | ≈ 5 850 000 ₽ | ≈ 4 400 000 ₽ | –1 450 000 ₽ |
Все 5 сценариев — раскрыть таблицу с 60 и 200 м²
| Площадь | Симметрия 12+12 → Rw 45 | Асимметрия 8+10 + развязка → Rw 45 | Экономия |
|---|---|---|---|
| 30 м² (small переговорная) | ≈ 540 000 ₽ | ≈ 410 000 ₽ | –130 000 ₽ |
| 60 м² (medium переговорная) | ≈ 890 000 ₽ | ≈ 670 000 ₽ | –220 000 ₽ |
| 100 м² (executive zone) | ≈ 1 350 000 ₽ | ≈ 1 050 000 ₽ | –300 000 ₽ |
| 200 м² (open-space зонирование) | ≈ 2 500 000 ₽ | ≈ 1 900 000 ₽ | –600 000 ₽ |
| 500 м² (большой офис) | ≈ 5 850 000 ₽ | ≈ 4 400 000 ₽ | –1 450 000 ₽ |
Как считается: формула «300 ₽ × миллиметр толщины × м²»
Для оценки на пальцах удобно использовать ориентир: сырое стекло стоит около 300 ₽ за миллиметр толщины на один квадратный метр. Это до закалки, кромки, доставки и сборки в стеклопакет — но цифра показывает базовую разницу между конфигурациями.
| Конфигурация | Толщина | Сырьё (300 ₽ × мм / м²) |
|---|---|---|
| Симметрия 10+10 | 20 мм | 6 000 ₽/м² |
| Симметрия 12+12 | 24 мм | 7 200 ₽/м² |
| Асимметрия 8+10 | 18 мм | 5 400 ₽/м² |
| Асимметрия 8+12 | 20 мм | 6 000 ₽/м² |
| Асимметрия 10+12 (премиум) | 22 мм | 6 600 ₽/м² |
На сырье разница между «симметрия 12+12» и «асимметрия 8+10» — 1 800 ₽/м² (–25%) при том же или лучшем Rw. На переговорной 60 м² это уже 108 000 ₽ экономии только на стекле.
К стеклу добавляется обработка (закалка, шлифовка кромки, сборка в стеклопакет), профиль, уплотнители, дверь с автопорогом, монтаж и гарантия. Полная цена получается как сырьё × коэффициент, который зависит от объёма:
- small-объекты 30 м² — ×2.5–2.6 (фиксированный overhead на замер, доставку, минимальную бригаду размывается слабо)
- средние 60–100 м² — ×1.85–2.05
- крупные 200–500 м² — ×1.6–1.75 (overhead на каждый м² минимален)
Поэтому процент экономии растёт вместе с объёмом: на 30 м² ~24%, на 500 м² ~25%, но в абсолютных рублях разница между small и large — на порядок.
Альтернативный сценарий: тот же бюджет → Rw 48 вместо 45
За цену симметричного 12+12 на Rw 45 дБ можно получить асимметричный пакет 8.8.1 (триплекс с PVB) + воздушный зазор 60 мм + закалённое 10 мм + Twin-каркас с акустической развязкой по периметру — это Rw 48 дБ.
Прирост 3 дБ субъективно — это вдвое тише в той же полосе частот. Для конфиденциальных переговоров разница между «слышно фоном» и «не слышно вообще». Часто этот вариант интереснее голой экономии: тот же чек, принципиально другой результат на слух.
Цифры ориентировочные — точная смета считается под конкретный проект с учётом высоты потолка, профиля и комплектации дверей. Но порядок виден: чем больше объект, тем больше экономия в абсолюте, и при этом тем ниже overhead на каждый квадратный метр.
ROI: цена тишины vs цена потерянной продуктивности
Звукоизоляция переговорной кажется дорогой, пока не посчитать стоимость её отсутствия. Исследования организации рабочего пространства последовательно показывают: сотрудник в шумной открытой планировке теряет 15–20% эффективности на отвлечения. Это не про эмоции — это про измеренное время на переключение контекста после прерывания (около 23 минут на одно прерывание по данным University of California, Irvine).
Считаем для офиса на 20 человек со средней зарплатой 80 000 ₽/мес:
- Фонд оплаты в месяц: 1 600 000 ₽
- Потери от шума при 17.5%: 280 000 ₽/мес, или 3.4 млн ₽ в год
- Звукоизоляция 100 м² застекления переговорных и кабинетов под Rw 45–48 дБ: 1.0–1.4 млн ₽
Окупаемость по цифрам — 3.5–5 месяцев. Это без учёта снижения текучки (тихий офис проще удержать сотрудников), снижения количества больничных по нервной нагрузке и, в B2B-сценариях, конфиденциальности обсуждений сделок (где утечка стоит больше всех зарплат вместе взятых).

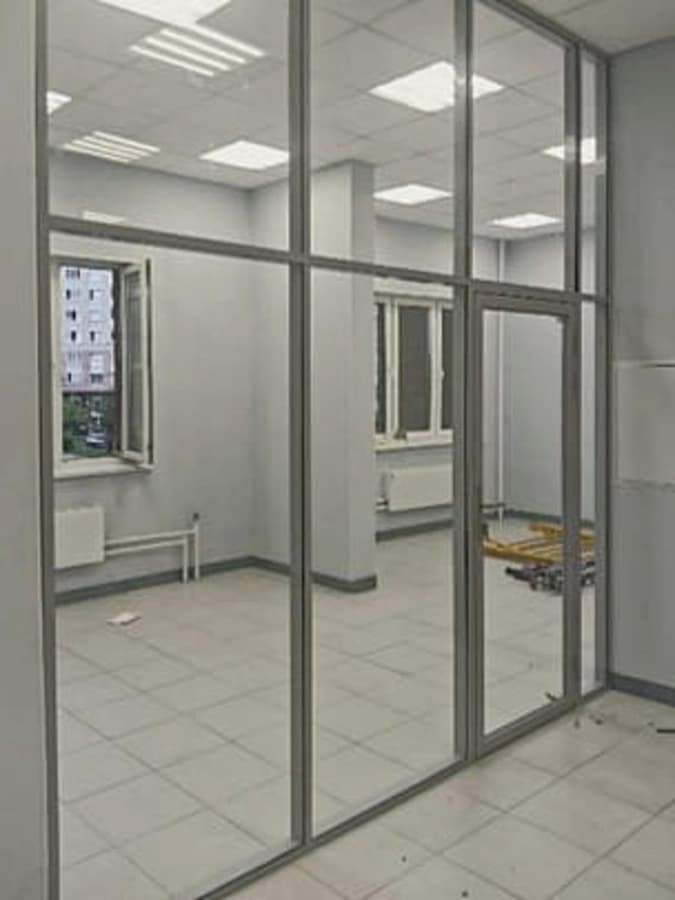

Подольск, рабочие зоны 220 м². Замер до и после: фоновый шум снижен на 12 дБ, разборчивость речи между зонами — на пороге. Смотреть кейс →
В типичной переговорной цена тишины — это разовая инвестиция. Цена шума — это ежемесячный налог, который идёт в никуда.
Кейс: переговорная 24 м² — Rw 48 дБ за бюджет 45 дБ
Заказчик пришёл с задачей: переговорная для топ-менеджмента, бюджет на Rw 45 дБ, конфиденциальность встреч по сделкам M&A. Стандартное решение под этот Rw — стационарные перегородки с симметричным двойным остеклением 12+12 мм, цена «под ключ» в районе 880 000 ₽ за 24 м² застекления.
Мы предложили альтернативу за тот же бюджет: асимметричный пакет 8.8.1 (триплекс с PVB) + воздушный зазор 60 мм + закалённое 10 мм, плюс Twin-каркас с акустической развязкой по периметру и автоматическим напольным порогом Schall-Ex на двери. Контрольный замер после монтажа: Rw 48 дБ против заявленных 45.
Кейс: переговорная 24 м². Заказчик хотел Rw 45 дБ — мы дали 48 дБ за тот же бюджет за счёт асимметрии 8+10 мм + Twin-каркас. Смотреть кейс →
Разница между Rw 45 и Rw 48 в реальной комнате — это разница между «слышно фоном, но не разобрать» и «не слышно вообще». Для обсуждения сделок это не про комфорт, а про принципиальную возможность вести переговоры в офисе, не уходя в дорогую переговорную в отеле.
Частые вопросы про асимметричное остекление
Чем триплекс отличается от обычного двойного остекления и зачем он в асимметрии?
Триплекс — это два стекла, склеенные плёнкой PVB толщиной 0.38–1.5 мм. Плёнка добавляет третий механизм гашения шума — внутреннее демпфирование, переводящее часть колебательной энергии в тепло. На средних частотах (где речь) триплекс даёт +5–8 дБ к простому стеклу той же толщины. В асимметричном пакете триплекс ставится с одной стороны, гладкое закалённое стекло — с другой: масса разная, плюс PVB добавляет демпфирование. Связка работает лучше суммы частей.
Можно ли получить Rw 45 дБ на симметричном стеклопакете 10+10 без асимметрии?
Технически — иногда, при увеличенном зазоре 24–32 мм и хорошей развязке профиля. Практически — это шире монтажная глубина, тяжелее конструкция, дороже профиль. Асимметрия 8+10 даёт тот же Rw при толщине пакета 24 мм, в стандартной монтажной глубине, на стандартном профиле. Симметрия экономически проигрывает почти всегда.
Что важнее для звукоизоляции — толщина стекла или ширина воздушного зазора?
Зависит от стартовой точки. Если зазор меньше 16 мм — расширение зазора даёт больший прирост Rw, чем утолщение стекла. Если зазор уже 16–24 мм — асимметрия и триплекс дают больше, чем дополнительный зазор. Лучшее решение — комбинация: асимметричные стёкла + зазор 16–24 мм + развязка профиля. Подробнее — в материале о видах стекла для перегородок.
Сильно ли греется офис от лишнего стекла, если переходить с симметрии 12+12 на асимметрию 8+10 с триплексом?
Тепловые характеристики стеклопакета зависят от ширины зазора и наличия энергосберегающих покрытий, а не от асимметрии толщин. При прочих равных асимметрия 8+10 (общая толщина 18 мм) легче симметрии 12+12 (24 мм), на 25% меньше веса и на 25% меньше теплоёмкости. Никаких побочных эффектов в тепле или геометрии конструкции — только выигрыш по акустике и весу.
Как проверить, что в конструкции реально нет контакта стекла и алюминия?
Спросите у поставщика спецификацию узла примыкания. Если там указаны EPDM-уплотнитель достаточной толщины и/или демпферные ленты типа StopZvuk DB между стеклом и каркасом — контакта нет. Если в спецификации только «силиконовая герметизация» — контакт есть, и Rw на объекте будет ниже расчётного на 4–8 дБ. Это классический «акустический мост», который нельзя устранить после монтажа без полной переборки конструкции.
Можно ли модернизировать существующую перегородку с симметричным пакетом до асимметричного?
Замена стеклопакета — да, это операция «один день на 30–50 м²» при условии, что профиль рассчитан на новую толщину пакета и есть развязка. Замена развязки и профиля — это уже фактически новая конструкция, экономически имеет смысл только в рамках реконструкции офиса. Для готовых объектов с симметричными пакетами обычно проще усилить акустический контур за счёт автоматического порога Schall-Ex на двери и периметральных уплотнителей — это даёт +3–5 дБ без замены стекла.
Twin-система — это всегда дороже обычной перегородки?
Не всегда: Twin даёт лабораторный Rw 50–52 дБ, но физически это два отдельных каркаса с воздушным зазором 60–80 мм. Если задача — Rw 42–45 дБ (а это 90% переговорных), достаточно одинарного каркаса с асимметричным пакетом и развязкой профиля — это дешевле. Twin берут когда нужен максимум (executive-зоны, юридические блоки, медцентры с НДА) или есть архитектурная задача — например, скрыть инженерные коммуникации между каркасами.
Какой Rw нужен для переговорной, чтобы соответствовать нормам?
СП 51.13330.2011 задаёт минимальные Rw 41 дБ для переговорных в офисных зданиях класса А и В. На практике этого мало — фоновый шум опен-спейса часто выше расчётного, и при Rw 41 разборчивость речи остаётся высокой. Рекомендуем закладывать Rw 43–45 дБ как рабочий минимум, Rw 47+ — для конфиденциальных переговоров. Норматив — это нижняя граница, а не цель.
